概述

? ? ? UHC型磁耦合色柱液位計是按HG/T274-1995制造由基本型、液位控制報警開關、液位遠傳裝置三部分組成，它是以磁性浮子為感測元件，并通過磁性浮子與顯示色柱中的磁性體的磁耦合作用，反映被測液位或界面的測量儀表。

產品特點
◎顯示直觀、醒目、視角寬
◎結構價格合理、測量準確、安全可靠
◎維修費用低
◎配套使用遠傳裝置可與記錄儀或計算機聯網
◎耐壓耐酸性能強、密封性能好、無泄漏點

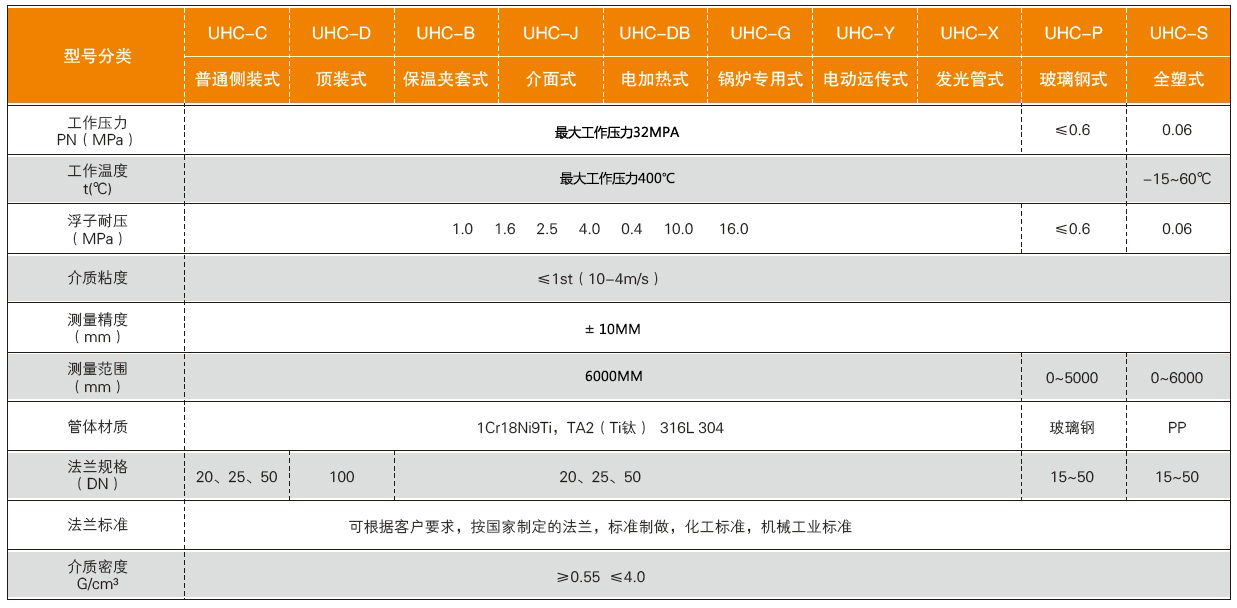

產品分類及型號表示方法

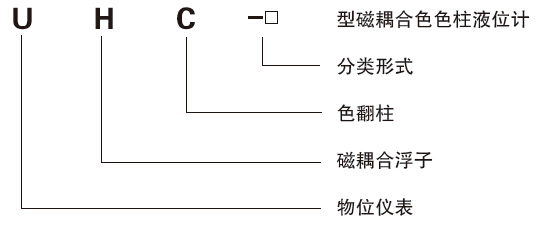

液位計的命名方法

工作原理
? ? ? UHC型磁耦合色柱液位計應用連通管原理。保證被測容器與測量管體間的液位相等。當測量管中的浮子隨被測液位等量變化時，浮子中的磁性體與顯示板上的顯示色柱中的磁性體作用，使色柱翻轉，白色表示無液，紅色表示有液，以達到就地顯示液位的目的。

注：

介面計式儀表要求兩種液體比重差＞0.2g/cm3。

儀表的測量范圍、介質溫度、法蘭標準、規格、介質密度均由用戶提供數據，可由用戶任意選型，同時測量范圍是指儀表本身兩法蘭之間的中心距L。

如果用戶需要特殊材質的儀表請注明，并與本廠協商解決，已達共識。

?

UHC-DR型電伴熱液位計，適用于各甲級防爆單位的桓溫，介質的測量，其特點：安全可靠熱能交高，操作簡便，使用壽命長。

說明：型號LT/T-30

額定功率30W-M

額定電壓220V

熱效能60-90℃

防爆待級：EXEIIT6

防爆等級：EXEDIIT4

電氣接口：1/2NPT

終端接線盒：型號：ZZF

額定電流：10A

額定電壓：220/380V

防爆等級：EIIT4
